压力控制器系列
D505/18D压力控制器0882100 0883100 0882200 0883200 0882300 0883300 0882400 0883400

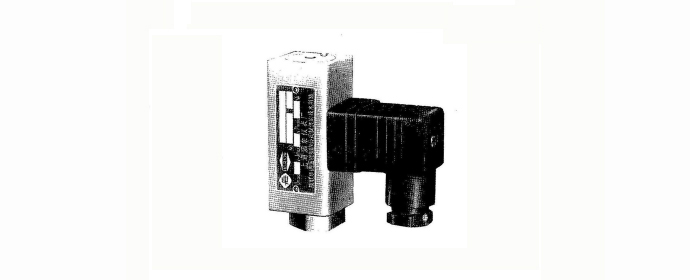

产 品 图
压力控制器介绍
产品概述：
控制器采用膜片式传感器和无泄漏活塞式的传感器二种型式,D505/18D无泄漏活塞式的传感器可用于液压油，润滑油，轻燃油等液体介质。控制器的设定值可调，调节范围0.5…25 Mpa
主要技术性能：
工作粘度：＜1×10－3m2/s
环境温度：-25～55℃
介质温度：-25～80℃
开关元件：微动开关
外壳防护等级：IP54（符合DIN40050，与GB4208中IP54相当）
安装位置：压力接口垂直向下（允许顷斜15°）
抗振性能：Max:100m/s2
重复性误差：≤2.5%
触点容量：AC 220V 6A（阻性）
特点：
本控制系统是超小型设计，允许开关动作频率较高100次/分且抗震性特别好。
规格：
切换差不可调
型号 | 设定值调节范围MPa | 切换差不大于 | 最大允许压力*Mpa | 压力传感器材料 | 接口类型**） | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 密封圈 | 活塞 | |||||||||
D505/18D活塞式压力控制器 | 0.5…7 | 0.8 | 2 | 40 | AL | 丁腈 橡胶 | 钢 | I | G1/4″ | 0.2 | 4 | 0882100 | |
0.5…7 | 0.8 | 2 | 40 | AL | P | - | 3 | 0883100 | |||||
1…16 | 1.2 | 3.5 | 40 | AL | I | G1/4″ | 4 | 0882200 | |||||
1…16 | 1.2 | 3.5 | 40 | AL | P | - | 3 | 0883200 | |||||
2.5…25 | 1.5 | 4 | 40 | AL | I | G1/4″ | 5 | 0882300 | |||||
2.5…25 | 1.5 | 4 | 40 | AL | P | - | 3 | 0883300 | |||||
4…40 | 1.8 | 4.5 | 60 | AL | I | G1/4″ | 5 | 0882400 | |||||
4…40 | 1.8 | 4.5 | 60 | AL | P | - | 3 | 0883400 | |||||
注：*）在实际工作中，即使短暂的压力峰值，也不能超过此值。
**）I-接口为内螺纹 P-接口为法兰
