防爆差压控制器系列

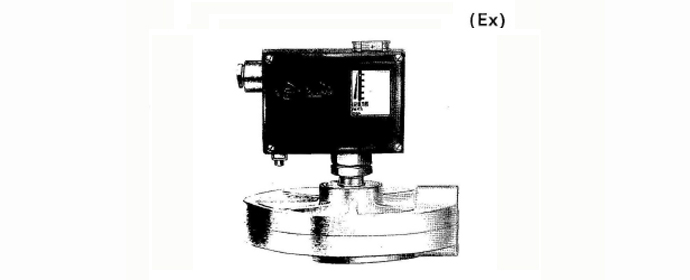

D520M/7DD 防爆微差压控制器0818180 0818280 0818480 0818580 0818680 0818880
产品概述：
控制器采用膜片式的传感器，其防爆等级deⅡCT5。可用于空气，等一般气体介质和水、油等液体介质。控制器的设定值可调，调节范围0……25kPa。
压力控制器的下列零部件符合GB3836.1~3标准（相当西德VDE0171标准）中规定的防爆等级。
微动开关：防爆等级d II CT6(隔爆型)
防爆外壳：防爆等级 e II T5(增安型)
接线端子：本产品经国家仪器仪表防爆安全监督检验站检验合格。防爆合格证编号：GYB05170X
在工厂现场安装时，必须遵守《中华人民共和国爆炸危险场所电气安全规程（试行）》
参数与规格：
工作粘度：＜1×10－3m2/s
防爆等级：ExdeⅡCT5
重复性误差：≤2%
环境温度： 0～55℃
介质温度：稳定工作温度0～60℃，短时工作温度95℃。若超出以上温度必须有足够长的冷却导压管（3米以上）和在控制器前装上缓冲器（如右图所示）
待介质在缓冲器前冷却至规定温度后，才可打开缓冲器中的高低压无截止阀。
安装位置：带玻璃板的盖板应垂直于水平方向。同时最好膜片垂直于水面。
抗振性能：Max:10m/s2
外壳防护等级：IP54
触头容量：DC 250V 0.25A（阻性）60Wmax
AC 250V 5A（阻性）1250VAmax
规格
切换差不可调
差压设定值调节范围KPa | 切换差不大于 | 工作压力范围*）Kpa | 最大允许压力**）KPa | 开关切换 | 压力传感器材料 | 接口内螺纹 | 重量kg | 外形尺寸图号 | 订货号 | ||
差压设定值范围下限KPa | 差压设定值范围上限KPa | 次数次/分 | 外壳 | 膜片 | |||||||
0⋯⋯1 | 0.12 | 0.15 | 0-80 | 100 | 10 | 铸铝 | 氟橡胶 | G1/4“ | 2.2 | 1 | 0818180 |
0⋯⋯1.6 | 0.15 | 0.2 | 0818280 | ||||||||
0.4⋯⋯4 | 0.6 | 0.8 | 0-160 | 200 | 1.2 | 2 | 0818480 | ||||
0.6⋯⋯6 | 0.7 | 0.9 | 0818580 | ||||||||
1⋯⋯10 | 0.8 | 1.2 | 0818680 | ||||||||
2.5⋯⋯25 | 1 | 1.8 | 0818880 | ||||||||
注：*）为高压口的介质压力范围。
