差压控制器系列

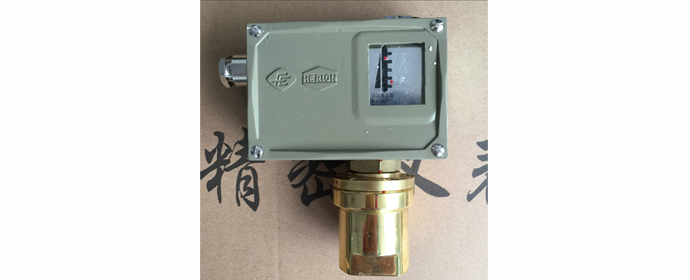

D520/7DDK 差压控制器0819107 0819207 0819307 0819407 0819507 0819607
产品概述：
控制器采用波纹管式传感器。可用于空气、气体、水蒸汽等中性气体和水、油及致冷剂等液体介质。控制器的设定值可调，调节范围0.02……1.6Mpa，工作压力范围0.05……2.5MPa
主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65(符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54(符合DIN40050,与GB4208中IP54相当) |
环境温度 | -30℃～＋50℃ | 环境温度 | -20℃～＋40℃ |
介质温度 | 0℃～120℃ | 介质温度 | 0℃～95℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | D520/7DD:40m/s2 D520/7DDK:20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1% | 重复性误差 | ≤1% |
触点容量 | AC220V 6A(阻性) | 触点容量 | DC250V 0.25A(阻性) 60Wmax AC250V 5A(阻性) 1250VAmax |
规格
D520/7DDK切换差不可调(小切换差)
差压设定值 调节范围 MPa | 切换差不大于 | 工作压力范围MPa *） | 最大允许压力MPa **） | 开关切 换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | ||||||||
0.02…0.1 0.02…0.16 0.025…0.25 0.03…0.4 | 0.006 0.006 0.008 0.009 | 0.0075 0.008 0.01 0.012 | 0.05 到 1.6 | 2 2 2 2 | 10 10 10 10 | 黄铜
| 不锈钢 | G1/4″ G1/4″ G1/4″ G1/4″ | 1.20 1.20 1.20 1.20 | 01 01 01 01 | 0819107 0819207 0819307 0819407 |
0.05…0.06 0.05…1 0.05…1.6 | 0.03 0.035 0.04 | 0.035 0.04 0.045 | 0.1 到 2.5 | 3 3 3 | 10 10 10 | G1/4″ G1/4″ G1/4″ | 1.20 1.20 1.20 | 01 01 01 | 0819507 0819607 0819707
| ||
