压力控制器系列

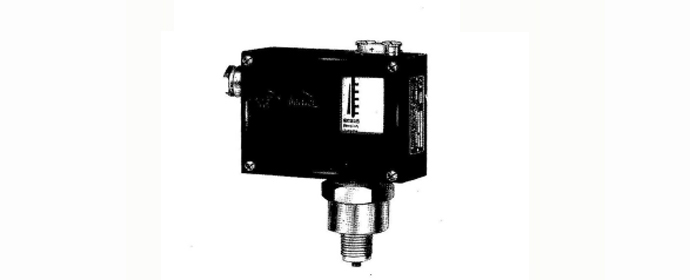

D511/7DK 压力控制器0810113 0811113 0811513 0811713 0811813 0811919
控制器采用波纹管式传感器。可用于腐蚀性气体和液体介质。
控制器的设定值可调，调节范围-0.1……6.3Mpa
特点
使用温度范围大，可用于腐蚀性介质
◇ 主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65(符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54(符合DIN40050,与GB4208中IP54相当) |
环境温度 | -40℃～＋50℃ | 环境温度 | -20℃～＋40℃ |
介质温度 | 0℃～120℃ | 介质温度 | 0℃～95℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | D511/7D:40m/s2 D511/7DK:20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1% | 重复性误差 | ≤1% |
触点容量 | AC 220V 6A(阻性) | 触点容量 | DC250V 0.25A(阻性) Wmax AC250V 5A(阻性) 1250VAmax |
规格
D511/7DK 切换差不可调(小切换差，无防爆型)
设定值调节 范围 MPa | 切换差不大于 | 最大允许压力*MPa | 开关切换次数次/分 | 压力传感器材料 | 接口外螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 波纹管 | |||||||
-0.1…0 -0.1…0.1 -0.1…0.16 -0.1…0.25 | 0.003 0.003 0.003 0.0045 | 0.0045 0.005 0.0065 0.01 | 1 1 1 1 | 20 | 与介质接触的全部零部件均用不锈钢波纹管； 00Gr17Ni14M02 (316L) 其余: 1Cr18Ni9Ti | G1/2″ G1/2″ G1/2″ G1/2″ | 1.0 1.0 1.0 1.0 | 01 01 01 01 | 0810113 0810213 0810313 0810413 | |
0…0.1 0…0.16 0.01…0.25 | 0.003 0.003 0.0045 | 0.0045 0.006 0.007 | 1 1 1 | G1/2″ G1/2″ G1/2″ | 1.0 1.0 1.0 | 01 01 01 | 0811113 0811213 0811313 | |||
0.02…0.4 0.03…0.6 0.03…1 | 0.012 0.015 0.018 | 0.016 0.02 0.03 | 2 2 2 | G1/2″ G1/2″ G1/2″ | 0.85 0.85 0.85 | 02 02 02 | 0811413 0811513 0811613 | |||
0.05…1.6 0.05…2.5 | 0.03 0.03 | 0.05 0.06 | 5 5 | G1/2″ G1/2″ | 0.9 0.9 | 03 03 | 0811713 0811813 | |||
0.3…6.3 | 0.06 | 0.12 | 8.5 | G1/2″ | 0.9 | 03 | 0811913 | |||
注*）在实际工作中，即使短暂的压力峰值也不允许超出此值。
