防爆压力控制器系列

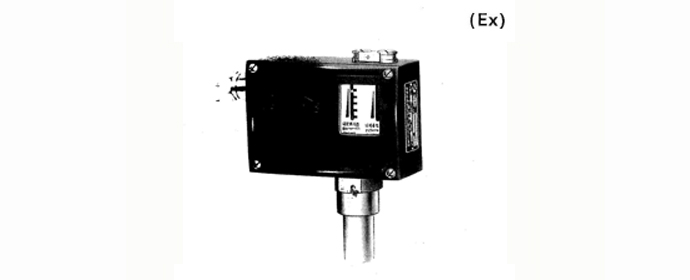

D505/7D 防爆型压力控制器0856580 0856680 0856780 0856880 0856989
产品简介：
控制器采用无泄漏活塞式传感器，可用于含油雾的压缩空气及其他对压力传感器材料无腐蚀作用的含油雾气体的液压油，水油乳蚀液及润滑性能良好的中性液体介质。控制器的设定值可调，其调节范围0.3～23 MPa
主要技术性能:
工作粘度：＜1×10－3m2/s
开关元件：微动开关
外壳防护等级：带槽密封圈IP54；O型密封圈IP65
(符合DIN40050与GB4208中IP54及IP65相当)
环境温度：-5-40℃
介质温度：0-100℃
安装位置：压力接口垂直向下（允许倾斜15°）
抗振性能：D505/7D:40m/s2;D505/7DK:20 m/s2
重复性误差：＜2.5%
触点容量：AC 220V 6A （阻性）
（若有特殊要求，可参阅我厂编制的应用手册介绍）
特点
用于含油雾的中性气体
规格
切换差不可调
型号 | 设定值调节范围MPa | 切换差不大于 | 最大允许压力*MPa | 开关切换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形图号 | 订货目录编号 | |||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 密封圈 | 活塞 | ||||||||
D505/7D | 0.3⋯4 0.5⋯6.3 | 0.5 0.6 | 0.9 1.3 | 30 30 | 20 | 黄铜 | 丁晴橡胶带槽密封卷 | 钢 | G1/4″ | 0.8 | 01 | 0816500 0816600 |
0.5⋯10 0.5⋯16 | 0.6 0.7 | 1.6 1.9 | 30 30 | 20 | G1/4″ | 0.8 | 01 | 0816700 0816800 | ||||
1⋯23 | 1 | 2.5 | 30 | 30 | 丁晴橡胶“O”型密封圈 | G1/4″ | 0.8 | 02 | 0816919 | |||
切换差可调
型号 | 设定值调节范围MPa | 切换差不大于 | 最大允许压力*MPa | 开关切换次数次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形图号 | 订货目录编号 | ||||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 密封圈 | 活塞 | |||||||||
D505/7D | 0.3…4 0.5…6.3 | 0.8…2.5 1…4 | 1.3…2.5 1.6…4 | 30 30 | 20 | 黄铜 | 丁晴橡胶带槽密封卷 | 钢 | G1/4″ | 0.85 | 01 | 0806500 0806600 | |
0.5…10 0.5…16 | 1.1~8 1.3…12 | 1.6…8 2.2…12 | 30 30 | 20 | G1/4″ | 0.85 | 01 | 0806700 0806800 | |||||
1…23 | 1.4…12 | 2.8…12 | 30 | 30 | 黄铜 | 丁晴橡胶“O”型密封圈 | 钢 | G1/4″ | 0.85 | 02 | 0806919 | ||
