压力控制器系列

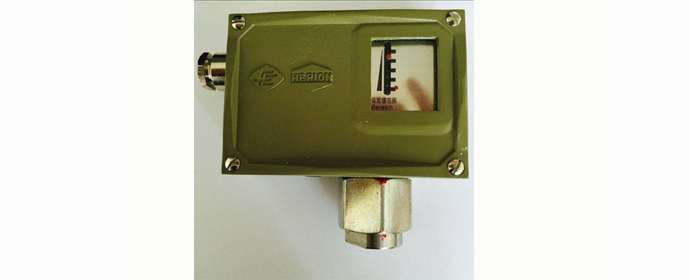

D501/7D 压力控制器0815100 0815200 0815300 0813500 0813600 0813700
产品介绍：
控制器采用膜片式传感器，部分规格传感器外壳材料是不锈钢，可用于腐蚀介质，也可用于空气等中性气体和油等液体介质。控制器的设定值可调，调节范围0～1MPa。
特点
在低压范围控制灵敏度高。
主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65 (符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54 (符合DIN40050,与GB4208中IP54相当) |
环境温度 | -5℃～＋40℃ | 环境温度 | -5℃～＋40℃ |
介质温度 | 0℃～120℃ | 介质温度 | 0℃～95℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | 20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1.5% | 重复性误差 | ≤1.5% |
触点容量 | AC 220V 6A(阻性) | 触点容量 | DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax |
规格
D501/7D切换差不可调
设定值调节范围 MPa | 切换差不大于 | 最大允许压力*MPa | 开关切 换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
设定值范围下MPa | 设定值范围上MPa | 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||
0⋯0.01 0⋯0.025 0⋯0.04 | 0.0008 0.0009 0.001 | 0.0012 0.0018 0.0025 | 0.1 0.1 0.1 | 10 | 镀锌钢 | 不锈钢 1Cr17Ni14M02 (316L) | G1/4″ G1/4″ G1/4″ | 0.9 0.9 0.9 | 01 01 01 | 03 03 03 | 0815100 0815200 0815300 | 0855180 0855280 0855380 |
0.05⋯0.4 0.05⋯0.6 0.05⋯1 | 0.05 0.05 0.06 | 0.06 0.07 0.01 | 10 * * 10 * * 10 * * | 40 | 不锈钢 1Cr18Ni9Ti | G1/4″ G1/4″ G1/4″ | 0.9 0.9 0.9 | 02 02 02 | 04 04 04 | 0813500 0813600 0813700 | 0853580 0853680 0853780 | |
D501/7D切换差可调
设定值调节范围MPa | 切换差不大于 | 最大允许压力 *MPa | 开关切换次数 次/分 | 压力传感器材料 | 接口 内螺纹 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
设定值范围下限MPa | 设定值范围上限MPa | 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||
0⋯0.01 0⋯0.025 0⋯0.04 | 0.0025…0.0085 0.003…0.015 0.0035…0.03 | 0.004⋯0.0085 0.005⋯0.015 0.007⋯0.03 | 0.1 0.1 0.1 | 10 | 镀锌钢 | 不锈钢 1Cr17Ni14M02 (316L) | G1/4″ G1/4″ G1/4″ | 0.95 0.95 0.95 | 01 01 01 | 03 03 03 | 0805100 0805200 0805300 | 0845180 0845280 0845380 |
0.05⋯0.4 0.05⋯0.6 0.05⋯1 | 0.15…0.25 0.15…0.5 0.15…0.8 | 0.18⋯0.25 0.22⋯0.5 0.3⋯0.8 | 10 ** 10 ** 10 ** | 10 | 不锈钢 1Cr18Ni9Ti | G1/4″ G1/4″ G1/4″ | 0.95 0.95 0.95 | 02 02 02 | 04 04 04 | 0803500 0803600 0803700 | 0843580 0843680 0843780 | |
