防爆压力控制器系列
D500/7D防爆型压力控制器0852580 0854180 0854480 0854580 0854780 0854880

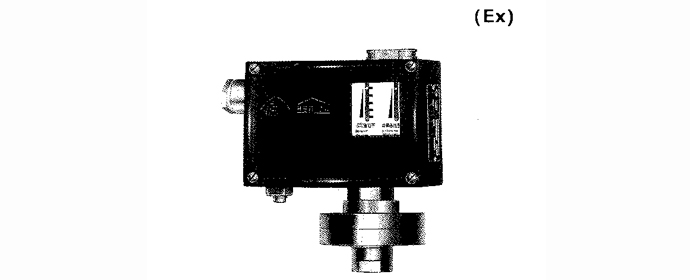

产 品 图
防爆压力控制器介绍
概述：
控制器采用膜片式传感器。可用于空气等中性气体和水、液压油、润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围0……2.5Mpa。
特点：
控制灵敏度高。
主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65 (符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54 (符合DIN40050,与GB4208中IP54相当) |
环境温度 | -5℃～＋40℃ | 环境温度 | -5℃～＋40℃ |
介质温度 | 0℃～90℃ | 介质温度 | 0℃～90℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | D500/7D:40m/s2 D500/7DK:20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1.5% | 重复性误差 | ≤1.5% |
触点容量 | AC 220V 6A(阻性) | 触点容量 | DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax |
| 规格： | ||||||||||||
| D500/7D切换差不可调 | ||||||||||||
| 设定值节 | 切换差不大于 | 最大允 | 开关切换次数 | 压力传感器 | 接口 | 重量 | 外形尺寸图号 | 订货目录编号 | ||||
| 范围 | 许压 | 次/分 | 材料 | 内螺纹 | kg | |||||||
| MPa（kPa） | 设定值范围下限MPa（kPa） | 设定值范围上限MPa（kPa） | 力*MPa（kPa） | 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||
| (0…2.5) | -0.3 | -0.4 | -50 | 10 | 镀锌钢 | 丁晴橡胶 | G1/4″ | 1.0 | 01 | 04 | 0812200 | 0852280 |
| (0…6) | -0.4 | -0.6 | -50 | G1/4″ | 1.0 | 01 | 04 | 0812500 | 0852580 | |||
| (0…16) | -0.4 | -0.8 | -50 | G1/4″ | 1.0 | 01 | 04 | 0812700 | 0852780 | |||
| (0…25) | -0.4 | -0.9 | -50 | G1/4″ | 1.0 | 01 | 04 | 0812800 | 0852880 | |||
| 0.005…0.06 | 0.003 | 0.006 | 1.5 | 40 | 黄铜 | G1/4″ | 1.15 1.15 1.15 1.15 | 02 | 05 | 0814100 | 0854180 | |
| 0.005…0.1 | 0.003 | 0.009 | 1.5 | G1/4″ | 02 | 05 | 0814200 | 0854280 | ||||
| 0.005…0.16 | 0.003 | 0.012 | 1.5 | G1/4″ | 02 | 05 | 0814300 | 0854380 | ||||
| 0.005…0.25 | 0.004 | 0.015 | 1.5 | G1/4″ | 02 | 05 | 0814400 | 0854480 | ||||
| 0.03…0.4 | 0.02 | 0.04 | 4 | G1/4″ | 0.85 | 03 | 06 | 0814500 | 0854580 | |||
| 0.03…0.6 | 0.03 | 0.05 | 4 | G1/4″ | 0.85 | 03 | 06 | 0814600 | 0854680 | |||
| 0.05…1 | 0.03 | 0.06 | 4 | G1/4″ | 0.85 | 03 | 06 | 0814700 | 0854780 | |||
| 0.1…1.6 | 0.04 | 0.12 | 5 | G1/4″ | 0.85 | 03 | 06 | 0814800 | 0854880 | |||
| 0.1…2.5 | 0.04 | 0.15 | 5 | G1/4″ | 0.85 | 03 | 06 | 0814900 | 0854980 | |||
| D500/7D切换差可调 | ||||||||||||
| 设定值调节 | 切换差调节范围 | 最大允许压力*MPa | 开关切换次数 | 压力传感器 | 接口 | 重量kg | 外形尺寸图号 | 订货目录编号 | ||||
| 范围 | （kPa） | 次/分 | 材料 | 内螺纹 | ||||||||
| MPa （kPa） | 设定值范围下限MPa（kPa） | 设定值范围上限MPa（kPa） | 外壳 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | ||||
| (0...2.5) | (0.8...2.5) | (1.1…2.5) | -50 | 10 | 镀锌钢 | 丁晴橡胶 | G1/4″ | 1.05 | 01 | 04 | 0802200 | 0842280 |
| (0...6) | (0.9...4) | (1.5…4) | -50 | G1/4″ | 1.05 | 01 | 04 | 0802500 | 0842580 | |||
| (0…16) | (1.1...12) | (2.3…12) | -50 | G1/4″ | 1.05 | 01 | 04 | 0802700 | 0842780 | |||
| (0…25) | (1.1...20) | (2.8…20) | -50 | G1/4″ | 1.05 | 01 | 04 | 0802800 | 0842880 | |||
| 0.005…0.06 | 0.009...0.05 | 0.016…0.05 | 1.5 | 40 | 黄铜 | G1/4″ | 1.2 | 02 | 05 | 0804100 | 0844180 0844280 0844380 0844480 | |
| 0.005…0.1 | 0.011...0.08 | 0.018…0.08 | 1.5 | G1/4″ | 1.2 | 02 | 05 | 0804200 | ||||
| 0.005…0.16 | 0.013...0.12 | 0.025…0.12 | 1.5 | G1/4″ | 1.2 | 02 | 05 | 0804300 | ||||
| 0.005…0.25 | 0.014...0.2 | 0.025…0.2 | 1.5 | G1/4″ | 1.2 | 02 | 05 | 0804400 | ||||
| 0.03…0.4 | 0.05...0.2 | 0.05…0.2 | 4 | G1/4″ | 0.9 | 03 | 06 | 0804500 | 0844580 | |||
| 0.03…0.6 | 0.06...0.4 | 0.06…0.4 | 4 | G1/4″ | 0.9 | 03 | 06 | 0804600 | 0844680 | |||
| 0.05…1 | 0.06...0.6 | 0.06…0.6 | 4 | G1/4″ | 0.9 | 03 | 06 | 0804700 | 0844780 | |||
| 0.1…1.6 | 0.12...1.2 | 0.12…1.2 | 5 | G1/4″ | 0.9 | 03 | 06 | 0804800 | 0844880 | |||
| 0.1…2.5 | 0.12...2 | 0.12…2 | 5 | G1/4″ | 0.9 | 03 | 06 | 0804900 | 0844980 | |||
