压力控制器系列

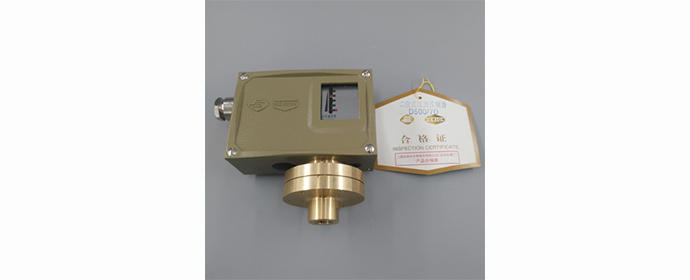

D500/7DK 压力控制器0812507 0814107 0814407 0814507 0814707 0814807
概述：
控制器采用膜片式传感器。可用于空气等中性气体和水、液压油、润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围0……2.5Mpa。
特点：
控制灵敏度高。
主要技术性能：
| 普 通 型 |
| 防 爆 型 |
工作粘度 | <1×10-3m2/s | 工作粘度 | <1×10-3m2/s |
开关元件 | 微动开关 | 开关元件 | 微动开关 |
防爆等级 | —— | 防爆等级 | ExedII CT5 |
外壳防护等级 | IP65(符合DIN40050,与GB4208中IP65相当) | 外壳防护等级 | IP54(符合DIN40050,与GB4208中IP54相当) |
环境温度 | -40℃～＋50℃ | 环境温度 | -40℃～＋50℃ |
介质温度 | 0℃～120℃ | 介质温度 | 0℃～95℃ |
安装位置 |
| 安装位置 | 压力接口垂直向下 |
抗振性能 | D502/7D:40m/s2 D502/7DK:20m/s2 | 抗振性能 | Max:20m/s2 |
重复性误差 | ≤1% | 重复性误差 | ≤1.5% |
触点容量 | AC 220V 6A(阻性) | 触点容量 | DC 250V 0.25A(阻性) 60 Wmax AC 250V 5A(阻性) 1250 VAmax |
D500/7DK切换差不可调（小切换差，无防爆型）
设定值节 | 切换差不大于 | 最大允 | 开关切换次数 | 压力传感器 | 接口 | 重量 | 外形尺寸图号 | 订货目录编号 | ||
范围 | 许压 | 次/分 | 材料 | 内螺纹 | kg | |||||
MPa（kPa） | 设定值范围下限MPa（kPa） | 设定值范围上限MPa（kPa） | 力*MPa（kPa） |
| 外壳 | 膜片 |
|
| ||
(0…2.5) | 0.15 | 0.2 | 50 | 10 | 镀锌钢 | 丁晴橡胶 | G1/4″ | 1 | 1 | 0812207 |
(0…6) | 0.18 | 0.45 | 50 | G1/4″ | 1 | 1 | 0812507 | |||
(0…16) | 0.2 | 0.5 | 50 | G1/4″ | 1 | 1 | 0812707 | |||
(0…25) | 0.25 | 0.6 | 50 | G1/4″ | 1 | 1 | 0812807 | |||
0.005…0.06 | 0.002 | 0.004 | 1.5 | 40 | 黄铜 | G1/4″ | 1.15 | 2 | 0814107 | |
0.005…0.1 | 0.002 | 0.006 | 1.5 | G1/4″ | 1.15 | 2 | 0814207 | |||
0.005…0.16 | 0.0025 | 0.0075 | 1.5 | G1/4″ | 1.15 | 2 | 0814307 | |||
0.005…0.25 | 0.0025 | 0.01 | 1.5 | G1/4″ | 1.15 | 2 | 0814407 | |||
0.03…0.4 | 0.015 | 0.02 | 4 | G1/4″ | 0.85 | 3 | 0814507 | |||
0.03…0.6 | 0.015 | 0.02 | 4 | G1/4″ | 0.85 | 3 | 0814607 | |||
0.05…1 | 0.018 | 0.038 | 4 | G1/4″ | 0.85 | 3 | 0814707 | |||
0.1…1.6 | 0.02 | 0.08 | 5 | G1/4″ | 0.85 | 3 | 0814807 | |||
0.1…2.5 | 0.02 | 0.1 | 5 | G1/4″ | 0.85 | 3 | 0814907 | |||
