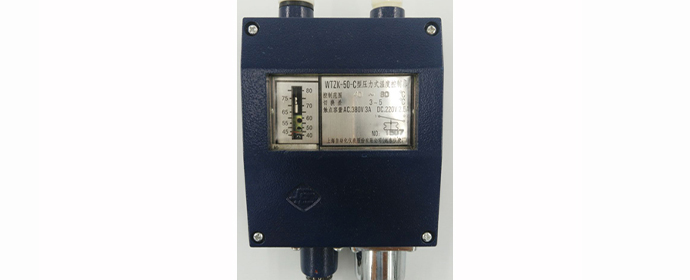

WTZK-50-C船用温度控制器10~40 40~80 60~100 80~120 110~150 130~170℃
产品概述：
控制器采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体，蒸汽等气质介质或液体介质。控制器的设定值可调，调节范围-60-170℃。
WTZK-50-C采用铸铝壳体，为防水型，控制器满足船用条件。
WTZK-50采用酚醛压粉壳体，为普通型。
主要技术参数
环境温度：见规格表
外壳防护等级：WTZK-50-C：IP44
WTZK-50:IP40
抗振性能：WTZK-50-C：2～25HZ 1.6mm
25～100HZ 40m/s2
WTZK-50: 10～60HZ 0.075mm
60～150HZ 10 m/s2
触点容量：AC 380V 3A（阻性）
DC 220V 2.5A（阻性）
安装位置：WTZK-50-C：前后左右各倾斜22.5°，均能正常工作。
WTZK-50:前后左右各倾斜10°，均能正常工作。
（下表中序号5~10各规格温包应尽可能与壳体下壁装在同一水平位置上，以减少液柱引起的附加误差）。
毛细管长度：1，3，5，8，10，12m（下表中序号5规格为8M）
在订货时必须注明毛细管长度。
规格：
切换差可调
序号 | 设定值调节范围℃ | 切换差调节范围℃ | 环境温度℃ | 设定值误差±℃ | 重复性误差℃ |
1 | -60…-30 | 3~5 | -25~55 | 4 | 2 |
2 | -40…-10 | 高于被控温度3℃，最低不低于-25℃，最高至55℃ | 2 | ||
3 | -25…0 | ||||
4 | -15…+15 | ||||
5 | 10…40 | -25~55 | |||
6 | 40…80 | -25至低于被控温度3℃，至最高55℃ | 3 | 3 | |
7 | 60…100 | -25~55 | |||
8 | 80…120 | ||||
9 | 110…150 | +5~55 | |||
10 | 130…170 |
设定值的调整： 控制器的设定值调整步骤，举例说明如下： [例]：选用-15～15℃规格的温度控制器，要求控制一冷库温度保持在-8～-5℃的范围内，具体操作步骤如下： ● 温包固定在库房内，控制器装在库外仪表板上，毛细管应逐段固定；用导线把控制器接入冷冻机电机的电源控制回路。 ● 旋动设定值调节杆，使指针指示在标度尺刻度-8℃上，此值即为下切换值。 ● 当库温下降至-8℃，控制器开关应自动切换冷冻机，停机后温度回升。反复调切换差旋钮，使库温回升至上切换值-5℃时，控制器开关切换，冷冻机再次开机为止。
