IDB系列智能型电动执行机构产品概述

IDB系列智能型电动执行机构是我厂新一代的产品。采用先进的大规模的数宁集成芯片,专业的数字力矩传感器和位移传感器,机电一体化的结构设计。因此造就了其完美的功能、优异的性能、轻巧美观、凋试简单、操作方便。更适合于和各种阀门配套,组成执行单元,应用于电站、石油、钢铁、化工、输油管道、污水处理等自动控制系统中,既能满足频繁调节控制,又能满足断续控制的要求。

本产品执行的标准代号及名称:Q/YXBM 473-2010《lDB型智能电动执行机构》

1、智能型电动执行机构的主要特点:

*采用大规模的数宁集成芯片,功能强大,精度等级高。

*机电一体化设计,体积小,重最轻。

*采用专业的压力传感器测量输出轴的力矩值,因此提高了力矩测最值的准确度,并可动态监视、、显示。

*位移传感器采用霍尔传感器,并对脉冲信号数字最化处理,因此阀门定位精度的基本误差达1级精度。

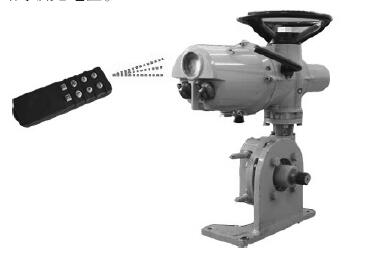

*执行机构的功能、参数设置、调试和现场电动操作都通过手持式遥控器进行设定,毋需打开箱盖。

*全中文及字符显示,菜单式操作,易学、易懂、易操作。

*具有Profibus DP现场总线接口(DPV0和DPVl),支持9.6k~12M之间的波特率,DD支持SIMENS PDM软件。DP模块口与模拟比例模块进行方便调换。

2、智能型电动执行机构的功能:

*行程限位保护功能

*力矩限位保护功能

*状态指示触点功能

1)开中途限位           8)关中途限位

2)执行器正在打开       9)开极限限位

3)执行器正在关闭       10)关极限限位

4)执行器正在运行       11)开阀力矩跳断

5)就地停止            12)关阀力矩跳断

6)就地控制            13)中间阀位

7)远程控制

*阀门报警功能

1)过力矩报警功能

a、关方向过力矩

b、开方向过力矩

2)堵转报警功能

a、关方向堵转

b、开方向堵转

*控制报警功能

1)紧急事件(ESD)报警保护

2)断信号保护

*执行机构报警功能

1)电机过热保护

2)电池电最低保护

4)电源缺相保护

5)内部系统故障保护

6)当前阀位信号掉失保护

*瞬时反向保护功能就地控制点动/自保持选择功能

*触点方式选择功能

*遥控器设定功能,及执行机构显示功能

* Profibus DP现场总线通讯功能。

三、土要技术参数

*输入信号:

(一)模拟信号a.4-20mADC输入阻抗250Ω

         b.0一10mA.DC输入阻抗250Ω

(二)脉冲开关最信号    ≥150ms开、关、停

(三)Profibus DP现场总线

*输出信号

(一)阀位反馈信号:a.4-20mA.DC负载阻抗≤750Ω

             b.0一10mA.DC负载阻抗≤1KΩ

(二)力矩反馈信号:4-20mA

(三)Profibus DP现场总线

 *基本误差:

(一)多转式电动执行机构    ≤+0.5%

(二)标准型角行程电动装置、调节型角行程电动行机构    ≤±0.5%

(三)直行程电动执行机构行程≥25mm≤±0.5%

*死区  0.2~3.0%可调   默认设置为  ≤0.5%

*中途限位    开限位设置范围为  40%~100%

          关限位设置范围为  0%~60X

*间隙:(一)多转式调节型电动执行机构  ≤10

(二)多转式标准型阀门电动装置  ≤10

(三)直行程电动执行机构    ≤Imm

(四)调节型角行程电动执行机构    ≤1 0

(五)标准型角行程阀门电动装置    ≤1 0

*禁止运行时间  0~99秒可调

*供电电源:三相三线制,380V.AC±10%,50Hz±1%,

*外壳防护等级:IP68

*防爆等级:

(一)遥控器本安型ibⅡBT4

(二)执行机构为隔爆型dⅡBT4

 *输出触点容最:220V.AC.0.25A:30V.DC.5A

 *使用环境条件

(一)环境温度:25~+70℃(隔爆型:一20~+60℃)

(二)相对湿度:5%~98%:

(三)大气压力:86~106kPa;

(四)空气介质:周围空气中尢腐蚀性气体。

*抗干扰指标:

a、静电放电:  6kV

b、电快速瞬间脉冲群:电源端2000V:信号输入端:1000V。

c、射频干扰:频率80~1000MHz  试验场强l0V/m

d、浪涌干扰:2kV

三、技术水平

符合现场总线智能电动执行机构是一个世界潮流,国内外许多企业都已经生产该类产品,逐步得到用户欢迎。主要原因是总线产品功能齐全,调试方便,接线简单,大大提高效率,并可实现模拟最产品无法实现的数宁监控,远程标定。将逐步替代模拟量控制的产品。

现场总线产品目前在市场上已经逐步地进行了应用,国外已经开发了很多流行总线的产品,国内正在加紧开发,但跟国外相比有一定距离。国内Profibus-DP产品相对来说还不是很多,我们研发的产品在国内属于领先地位。在除通信以外的其他技术性能上也已达到国内领先地位。
