SUPMAX 分散控制系统(下)
先进的 P-2-P 构架

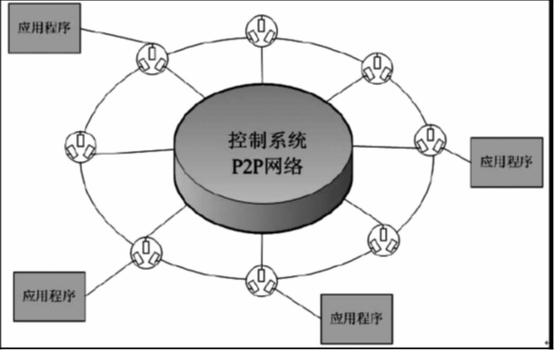

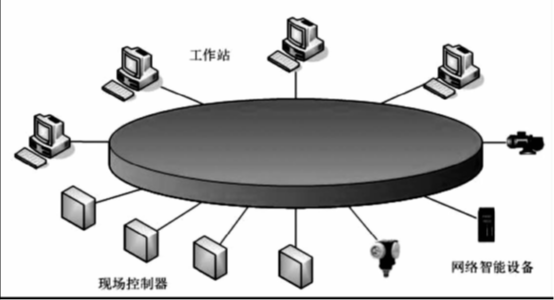

与CS架构控制系统中分为两层网络，工作站、服务器、现场控制设备三层结构不同，P2P架构的控制系统所有的工作站、(历史)服务器和现场控制设备都连接在一层网络.上,而且网络上所有的节点地位对等,相互之间都可以自由进行通信,访问对方的数据资源。
P2P架构的控制系统取消了传统CIS架构中的实时数据服务器,只有历史服务器存在,用于保存控制系统的数据趋势、历史事件和记录。相对于C/S架构的控制系统, P2P架构的控制系统存在着诸多优点:
>通信实时性好
>安全性好
>没有数据瓶颈
>成本低
>易于实现对等计算
监控软件

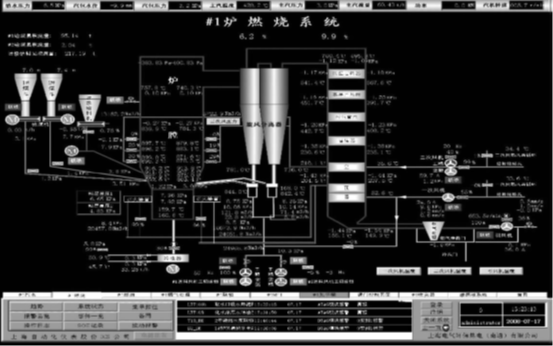

*DVRUNTIME监控软件是一个集流程图编辑、显示于一身的工业实时监控软件
*画面组态方便
*画面刷新时间<1秒.
*实时多任务的内核
*集中化报警、趋势和报表处理
*1ms的带时间标签的报警
*支持ActiveX控件
*支持多媒体技术
*提供内容丰富的图库
*提供各类预制模板画面
*屏蔽各种系统键,确保系统安全
先进的 SMCP 通信组件
SUPMAX系统采用具有上海自仪拥有多项发明专利的SMCP通信组件。SMCP通信组件安装在网络上的每个工作站和控制器节点，实现了P2P控制系统中各节点之间的相互通信。SMCP通信组件主要的优点有:
1.操作和维护方便
2.安全性好
3.开放性好
组态软件

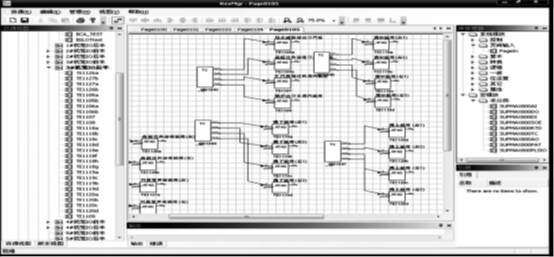

*项目管理和统计
*系统的硬件、资源和控制策略的组态
*组态的编译、下载、上传
*标准化编程语言IEC61131-3
*控制策略监视
*一次性制图
系统卡件 -I/O 模件

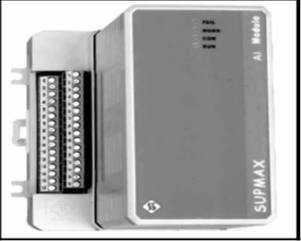

*数字量/模拟量及其他专用模件类型齐全
*完全模块化的设计,装卸无需专用工具
*采用高性能低功耗的元器件增强了系统的安全性和稳定性
*DIN制式导轨安装的积木式模件使装卸快捷,接线及空间占用大大减少.
*高度通用的I0模件底板,配置灵活方便,减少备件量
*每个模块均可在任意槽位中人座,具有最高的灵活性
*模块支持带电插拔
*直观的LED诊断/状态指示灯
优异的开放性
SUPMAX系统是一个开放的系统,在上、下层都可以与外部系统或智能设备进行通信，支持以太网、RS485等物理介质，支持MODBUS、MODBUS/TCP、OPC、Profibus DP、HART等通信协议。
上层通信是通过挂接在控制系统网络.上的数据接口机实现的,主要是和DCS以外的其他系统,如工厂信息网络或其他DCS系统进行通信,数据主要用于显示、报警和存储等, -一般不参与控制。
下层通信是通过挂接在I0总线.上的通信卡件实现的，可以用于和一些PLC系统、智能设备(仪表)进行数据通信，通信的数据除了可以通过网络送到工作站进行显示、报警和存储外,还可以参与DPU控制逻辑,完成控制和保护功能。
全冗余结构
分散控制系统是重要的现场控制设备，对安全可靠性要求较高。为达到高安全可靠性和可用性,SUP-MAX系统为全冗余设计。
>电源冗余
>网络冗余
>工作站冗余
>历史服务器冗余
>控制器冗余
> IO卡件冗余
> 10总线冗余
系统卡件控制器
*处理器采用X86架构,运行可靠,运算能力强大
*低功耗工业级CPU,500M主频,无风扇结构
*使用闪存,无需电池后备
* GPS卫星时钟信号同步.
* LED诊断状态指示灯
*双以太网冗余通信系统
*带自诊断功能和故障输出
*实时多任务操作系统,完全符合POSIX的开放系统标准
*多进程的控制方式，可实现10ms到500ms的5个控制周期
*完全无扰切换,切换时间<2ms
*支持仿真功能
*支持现场总线标准， 包括Profibus,FF,HART,EPA
