上自仪公司新产品KLQ-200系列防雷保护器介绍

一、概述

雷电和电力线路放电产生的浪涌脉冲通过感应使用外接电源线或信号线电器设备或电子仪器仪表，会使上述设备受到高电压和高电流的冲击，这种冲击的特点是时间短，一般为微秒级但瞬间能量大，会造成电子元器件的损伤或损坏，KLQ-200系列防雷保护器可以有效的消除上述浪涌脉冲对电子设备的影响，可广泛适用于因受雷击通过进线端串入浪涌脉冲影响的仪器仪表，例如用于各种压力变送器、温度变送器、液位变送器、流量变送器、现场分析仪表，阀门定位器等的进线端，本产品可以对上述仪表起到有效的保护作用。

二、工作原理

在防雷保护器的输人端前级，采用具有快速响应的，间隙引弧、大电流放电的优质气体放电管吸收大部分的浪涌能量，在输入端的后级，采用由共模电感，大功率TVS管、压敏电阻组成的能量吸收网络，进一步吸收剩余的浪涌能量，限制了进入被保护装置的电压，使其保持在安全工作的范围之内。

三、选型编码

例:型号为KLQ-202A保护器

表示其安装螺纹为1/2-14NTP美制锥管螺纹。工作电压为30V/DC或21 V/AC普通室外型保护器。

四、安装方式

机械连接:采用1/2-14NTP美制锥管螺纹、GI/2锥管螺纹、M20X1.5螺纹或其它螺纹规格可供选用。电气连接:采用截面积1nu112多股导线引出，串联在被保护设备的输人回路中，防雷保护器与被保护设备要可靠接地，引出接线端子定义见图1

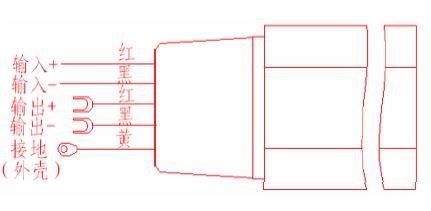

 图1防雷保护器引出接线端子定义

五、使用环境要求:

使用环境温度:-40一850C

湿度:% -'96%RH(无结露)

六、采用标准与认证机构:

1)国际电工委员会:IEC61643-21 :2000

2)国家标准:GB/T 18802.21-2004

认证机构:上海市防雷中心防雷产品测试中心、上海市防雷产品质量监督检验站

七、电气性能:

额定工作电压:线一线:5V/DC,30V/DC或21V/AC,45V/DC或32V/ AC可选

最大持续工作电压:线一地士100V DC

响应时间:线一线蕊4ns、线一地蒸5Ons

冲击耐受能力:20Kv/10kA

电压保护水平:160V (20kV/10kA)

额定工作电流:200mA

内电阻:20士2Ω

漏电流:线一线蕊≤5uA (DC33V)

   线一地蒸20uA (DC100V)

绝缘电阻:线一地≥10M[1(采用100V兆欧表测试)

输入等效电容:蕊≤5000p《线一线)

           ≤2000p(线一地)

输人电感: ≤1mH/每端

误码率:蒸1x10-9

防护等级:IP65

六、外形尺寸

外形尺寸:见图2

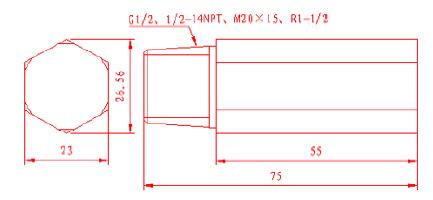

图2防雷保护器外形尺寸(mm)
