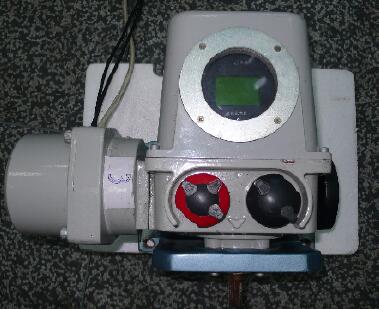

SIQ/SIQM系列智能电动执行机构产品概述

SIQ/SIQM系列智能电动执行机构是我公司最新研发的采用当今最先进的超大规模集成电路和直流变频技术研制而成的新一代智能化、数字化、多功能的电动执行机构。

产品执行标准:(Q/YXBM911-2010 S1Q/S1QM系列智能型电动执行机构)

1、SIQ/SIQM系列智能电动执行机构的主要特点:

*集成度高、功能强大、精度高、稳定性好、抗干扰性能好、防护等级高;

*机电一体化的结构设计:集减速器、电机、控制器和操作器于一体,便于用户安装、调试、操作和维修;

*主控制器的智能化设计:减小了整机的体积,简化了整机的结构;

*电机采用直流无刷电机:在保持横扭矩输出的同时可调速,实现了柔性的开与关,对负载进行有效地保护;

*全行程时间可调,满足客户不同使用时间要求;

*采用全密封结构设计,可以安装在环境较为恶劣的工业现场;

*执行机构的功能、参数设置、调试和现场电动操作都通过手持式遥控器进行设定,毋需打开箱盖;

*全中文及字符显示,菜单式操作,易学、易懂、易操作

2、智能型电动执行机构的功能:

*遥控器设定功能

*执行机构阀位显示功能

*执行机构运行状态显示功能

*行程限位保护功能

*力矢巨限位保护功能

*行程时间设置功能

*柔性开关时间设置功能

*信号死区设置功能

*信号标定功能

二、型号规格

执行机构输出轴位移的形式为:角行程电动执行机构按执行机构的工作制、接通持续率、每小时接通次数可分为:

a)阀门电动装置执行机构(可逆、断续运行,250025的接通持续率,每小时接通次数小于630次)

b)调节型电动执行机构(可逆、断续运行,r%的接通持续率,每小时接通次数大于630次,小于1200次)

因此智能型执行机构的型号分为:

1) SIQ角行程智能型阀门电动装置执行机构

2) SIQM角行程智能调节型电动执行机构

表1型号规格表

三、主要技术参数

*输入信号: (一)模拟信号:4 -20n1A.DC输人阻抗250Ω,

       (二)脉冲开关量信号:脉冲宽度>5 00mS,电压幅值:1OV-24V。

       (三)数字通信:Hart

*输出信号 (一)阀位反馈信号:4-20nA.DC负载阻抗:≤750Ω

       (二)数字通信

*输出轴力矩、转速、行程、时间见表1。

*执行机构消耗功率见表1。

*基本误差:≤±1.5 %。

*死区:0.2~3.0%可调   默认设置为蒸≤0.5%

*间隙:≤1.5

*禁止运行时间15~50秒可调

*供电电源:单相220V  频率: ±1%

*外壳防护等级:IP67

*防爆等级:(一)遥控器本安型ib且BT4

(二)执行机构为隔爆型d II BT4

*输出触点容量: 220V.AC,0.2 5A; 30V.DC,5A

*使用环境条件(一)环境温度-25~+70℃(隔爆型:一20一+600C)

(二)相对湿度:5%一98%

(三)大气压力:86 -106kPa ;

(四)空气介质:周围空气中无腐蚀性气体。

*抗干扰指标:a、共模干扰2 OV,50Hz

        b、串模干扰有效值为1V的交流信号频率为5OHz,相位03600

        c、静电放电:6kV

        d、电快速瞬间脉冲群:电源端2000V;信号输入端:1000 V。

        e、射频干扰:频率80 '1000MHz试验场强1OV/m

        f、浪涌干扰:2kV

四、技术水平

变频执行机构和传统执行机构使用的场合是一样的,但由于变频电动执行机构能实现柔性启动和关闭,并能根据偏差的大小控制阀门的开关速度,其优势是传统的智能型所不能比的,是电动执行机构的一个发展方向,能替代传统的模拟型和现在的智能型,用户也能更灵活地使用执行机构。

目前国际上最著名的SII'OS公司生产的FLASH5系列变频执行机构在国内外市场上已经获得了良好的应用。而国内的厂家尚处于起步阶段。

由上分析可知,SIQ变频智能电动执行机构是一种具有广泛市场前景,具有高新技术,机电一体化智能化自动控制终端装置,是以信息化带动工业化的典型自动化仪表产品。
