通用报警装置XXSC-1010A介绍
XXSC-1010A报警装置是由系统工程公司委托，技术中心开发研制的适用于各类工业控制系统的常规报警装置。
XXSC一1010A报警装置包括XXSC -1011A单点报警组件：XXSC -1012A双点报警组件：XXSC-1013A按钮组件：AN -1154F报警音响组件：AN -3178C电源箱(提供报警系统直流电源，将220VAC转换成24VDC输出）。
一、XXSC-1011A/1012A单/双点报警组件
XXSC-1011A/1012A单/双点报警组件是单元式报警器，采用高性能单片微机及先进的工艺结构。每个报警单元容纳在一个铝合金外壳内，铝合金外壳可相互拼装，可独立使用或根据需要拼装成多元式报警系统。该报警装置的每个单元最多可分隔成二个报警显示点，采用可相互拼装的铝合金外壳。当报警器接受到报警信号时会锁存报警信号，驱动LED闪烁显示，同时发出报警音响信号触发外接报警音响器发出声响。按下确认按钮可使闪烁显示转为平光，并解除报警音响信号。当报警信号恢复正常后，确认过的报警显示窗LED熄灭。系统有试验按钮可作系统报警试验，按下试验按钮各报警单元闪烁显示，并使报警音响器发出声响。
该报警组件有五种报警程序(A、A4、R4、R12、M)提供给用户选择，五种程序都符合ISA(美国仪表协会)的标准S18：1。
主要技术参数：
1．外形尺寸：每单元48 x96 x120(mm)。
2．输入信号：无源触点，可选择常开或常闭触点状态。
3．输出信号：报警音响，回铃音响，闪光同步。
4．显示：采用LED阵列。
5．供电电源：220VAC。
6．额定功率：每单元1.5W。
7．报警程序：有五种程序(A、A4、R4、R12、M程序)供选择。
8．电磁兼容：符合GB/T 17626.2～5中规定的Ⅱ级试验要求。
9．工作环境：温度+0℃～+55℃。
相对湿度5~85%，无凝露现象。
大气压力86kPa～106 kPa。
10．储存条件：-20℃～+55℃，相对湿度小于80%下储存。
每个报警显示单元可分隔成二点窗。即一个单元窗口可以分成两个独立的显示部分，受两个报警信号控制。
XXSC-1012A双点报警组件，它可接受两个报警输入信号，分别驱动各自的报警指示灯闪烁，同时发出报警音响信号。XXSC-1011A单点报警组件是把两个输入信号端合并在一起，当有报警信号输入，二个报警指示灯同时被驱动闪烁。

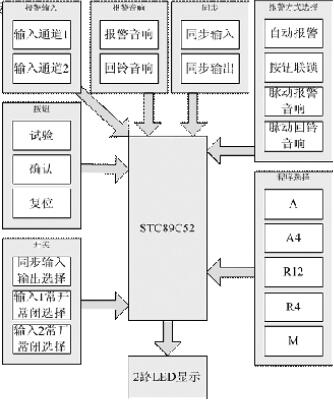

图1 XXSC-1011A/1012A功能框图
★按“确认”按钮可确认一个报警，使报警指示灯转为平光或慢闪，同时消除报警音响信号，使报警音响无声。
★按“复位”按钮，若报警状态已恢复正常，可使报警指示灯熄灭。在回铃程序(R4、R12)中，该按钮能消除回铃报警音响信号，使回铃报警音响无声。
★按“试验”按钮，报警系统中所有涉及的报警点立即发出灯光闪烁和报警音响信号。
★按“试验”按钮，报警系统中所有涉及的报警点立即发出灯光闪烁和报警音响信号。
★程序选择，改变跳线的短接状态可改变报警程序的选择，从而实现五种报警程序(A、A4、R4、R12、M)之间的切换。
★报警音响，只要有报警信号输入，该输出端呈0电平，进入持续报警状态。
★回铃音响，在回铃程序(R4、R12)中，确认过的报警点进入回铃程序，该输出端呈0电平，进入持续报警状态。
★闪光同步选择，每个单元都可经跳线选择本单元作为同步输入单元或同步输出单元。同一报警系统只能有一个单元设置为同步输出，其它单元都应设置为同步输入。这样该系统在按“试验”按钮时各单元的报警指示灯会同步使用相同的频率闪烁。
XXSC -1011A/1012A单／双点报警组件采用的发光器件是贴片LED，它比传统的直插式LED灯有较强的优势。
首先它的成本比直插LED低，因为报警组件是通过多个LED灯同时发光点亮报警窗口，传统的直插LED的个体发光的均匀度差异较大，为了报警窗口能够均匀发亮，需要从许多发光LED中检出发光强度相差不大的个体，因此提高了成本，而贴片LED的发光均匀度较好，有效降低了成本。报警组件单元用量为24个，对于一个系统来说要用到的单元数很可观，所以对于成本来说，降低不少。
其次同样的驱动电流下它的发光效果比直插LED亮很多，功耗小，光色纯正、柔和、无眩光，报警效果得到很大提高。
贴片LED抗干扰性能也好，发热量小，材质都是采用的环保材质，属于可回收利用型，不会因为大量使用而造成对环境的污染和破坏。

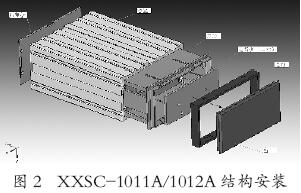

单元的容室为拉制铝型材，长短根据需要来切割，灯腔、边框、窗为塑料压铸件，因此整个单元组合切削加工的部分比较少，大部分是模压成型。整个单元由一个或多个挤压铝型材容室组成，用多个蝶形连接键互相连接在一起。允许垂直和水平连接，可以按用户需求拼装组合。组合结构简单，加工容易，装配方便。装配质量较好。
单元组合外形为48x96，由灯腔、边框、窗、印制电路板组成，其中容室为拉制铝型材，其长短可根据需要来切割，灯腔、边框、窗为塑料压铸件，因此整个单元组合切削加工占很小的比例，大多数是模压成型。
根据需要，二点组合时可借用一组单元组合+隔板，形成48x48二点窗结构，隔板小批量生产时可线切割成型，大批量时可开发冲压模生产，从而使单元组合件具有多用性。
整个装置可按系统设计要求，配装围框，拼装成点阵矩形组合，在矩形组合中，两单元组合之间仅用二个连接键将两单元组合拼接，该连接键为铝型材，按需要长度切割，因而加工简单、方便。围框与拼装矩形组合之间由连接键+连接件+M3螺钉连接。
整个结构切削加工仅有切割、钻、攻，因而加工工艺简单，拼装组合容易，装配调试方便，盘装可靠牢固。
图3 XXSC-1011A/1012A系统安装图
二、XXSC-1013A按钮组件

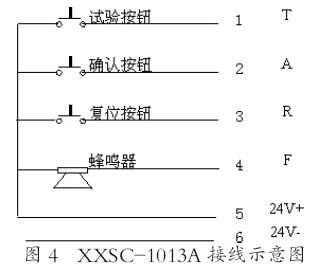

XXSC-1013A按钮组件可以采用集装模式安装在报警装置的右下角，占用一个报警单元位置。也可以采用遥控模式独立安装在盘上或操作台上。按钮组件用于对报警系统进行试验或者手动操作。

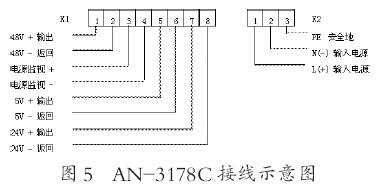

三、AN-3178C电源组件
AN -3178C电源组件是XXSC1010A闪光报警装置的配套电源。
主要技术参数：
1．输入：220VAC(90-264VAC）
2．输出：24VDC 6.5A
3．额定功率：156W
AN-1154型报警音响组件是一个具有四个输入通道的报警发声装置。它采用单片微电脑控制，把四个输入通道分成不同的报警等级。每个通道经编码开关可选择十种不同的报警音调，以便区分不同的报警等级。四个输入通道的报警等级是通道1为最高优选等级，优选于其它通道。若四个通道都有信号时，只会发出通道1设定的报警音调。通道2优选于通道3和4；通道3优选于通道4。当只有某一通道输入信号时，只能触发该通道设定的报警音调。它可以同各种报警装置配套使用。
★输入信号为24VDC无源或有源信号。输入电流每个通道不大于5毫安。
★额定输出功率4W。供电电源非隔离型24VDC。
★本产品可通过跳线选择不同的报警输出方式、报警点的常开常闭等功能。
★基于51系列单片机设计，基本全部采用贴片器件，外围电路简单，驱动电路成本较低，便于大规模生产。
XXSC-1010A报警装置设计符合美国仪表学会的标准ISA.S18.1。根据用户需求提供5种报警程序，具有可选常开、常闭触点报警信号，信号同步等智能报警仪表的特点，更好适合用户选型、使用。该装置可以适用于快速反应堆控制系统以及各种其他控制系统的常规报警系统，价格相比同类产品更加低廉，生产便利，易于大批量投放市场。
